A6861和A6862:汽车三相隔离MOSFET驱动器

描述

A6861和A6862是n通道功率MOSFET驱动器,能够控制MOSFET,在相位隔离应用中取代三相固态继电器。亚博尊贵会员在需要冗余的安全关键应用中,电机隔离是亚博尊贵会员一项关键的安全要求,目前由离散电路或继电器解决。Allegro A2-SILTM产品包括一些特定的功能,以补充适当的系统设计,允许用户达到ASIL-D系统等级。

A6861和A6862有三个独立的浮栅驱动输出,在全电源范围内保持功率mosfet在ON状态,同时容忍高相位电压转换率。当相电压等于电池电压时,集成电荷泵稳压器提供了维持功率mosfet连续处于ON状态所需的上述电池供电电压。充电泵将维持足够的门驱动(>7.5 V)电池电压降至4.5 V与100 kΩ门源电阻。

三个门驱动器可以由逻辑电平控制输入(A6861)或点火/使能输入(A6862)独立控制。在典型应用中,mosf亚博尊贵会员et将在8 μs内接通,并在1 μs内断开。电压过低监控器检查泵送电源电压是否足够高,以确保mosfet保持在安全导电状态。

A6861和A6862采用16引脚TSSOP (LP),带外露垫,用于增强散热。它们不含铅(Pb),采用100%哑光锡铅框架电镀。

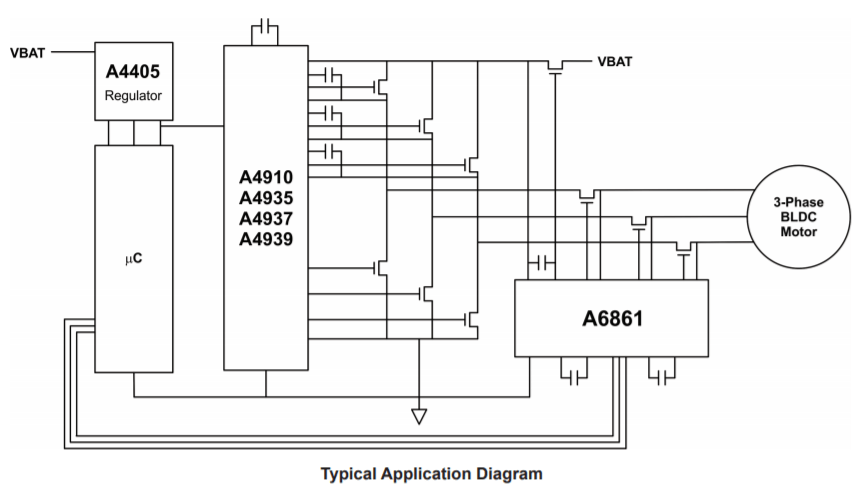

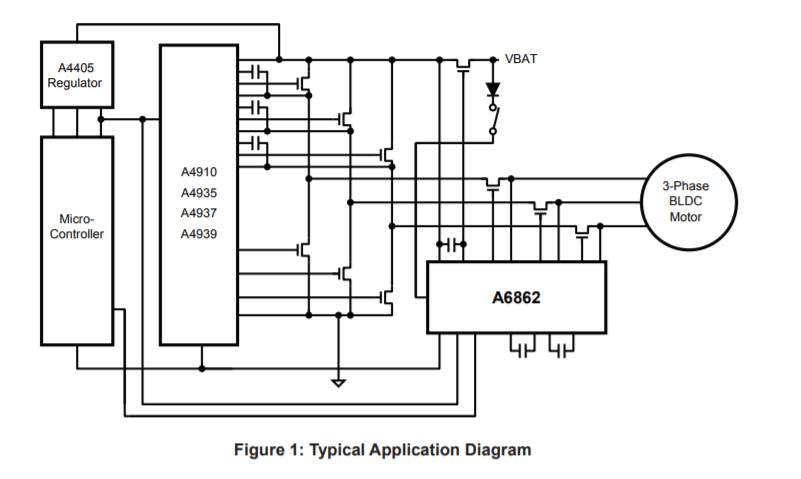

典型应用:亚博尊贵会员

  • 三相断开高达ASIL D级系统
  • 三相固态继电器驱动器
  • 电动助力转向(EPS)
  • 电气制动

高级功能

  • 3个浮动n通道MOSFET驱动器
  • 维护VGS 100 kΩ门源电阻
  • 集成电荷泵控制器
  • 4.5 ~ 50v供电电压工作范围
  • 每个相独立的TTL输入
  • 150°C环境(165°C结)连续

部件编号规格和可获得性

零件号 包类型 温度 RoHS
兼容的
部分作曲/
RoHS数据
评论 样品 检查股票
APEK6861KLP-01-T 演示板 -40℃至125℃ 没有 -- 联系你的
当地销售代表
检查
经销商库存
A6861KLPTR-T 16-lead TSSOP -40℃至150℃ 是的 视图数据 联系你的
当地销售代表
检查
经销商库存
A6862KLPTR-T 16-lead TSSOP -40℃至150℃ 是的 视图数据 联系你的
当地销售代表
检查
经销商库存
APEK6862KLP-01-T 16引脚演示板 -40℃至150℃ 没有 -- 联系你的
当地销售代表
检查
经销商库存

不得将Allegro的产品用于任何设备或系统,包括但不限于生命支持设备或系统,在这些设备或系统中,Allegro产品的故障有理由预计会造成身体伤害。

包装

带外露热垫的16针TSSOP(后缀LP)

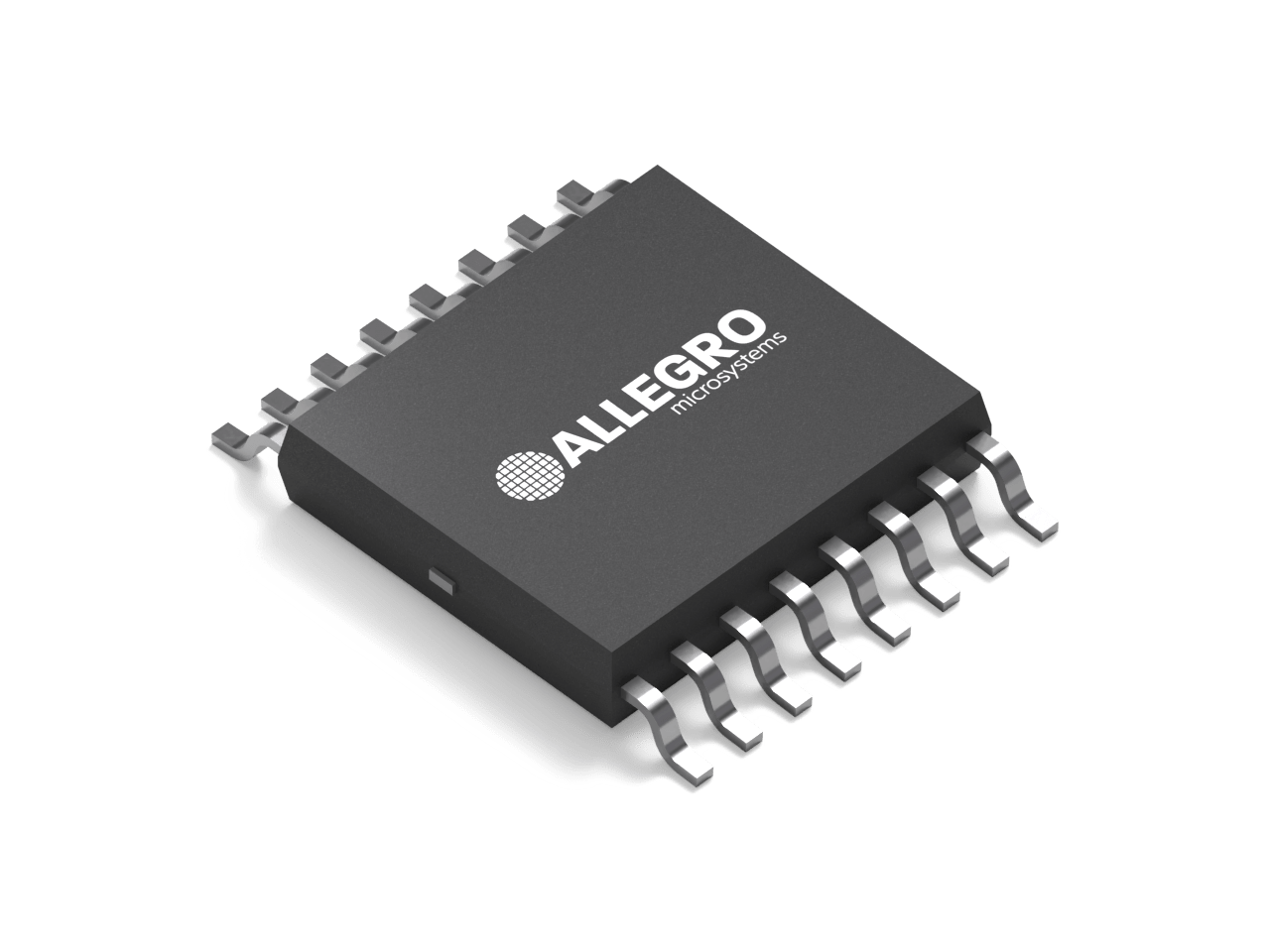

快板16针LP包
