A6861和A6862:汽车三相隔离MOSFET驱动器

描述

高级功能

A6861和A6862是n通道功率MOSFET驱动器,能够控制MOSFET,在相位隔离应用中取代三相固态继电器。亚博尊贵会员在需要冗余的安全关键应用中,电机隔离是亚博尊贵会员一项关键的安全要求,目前由离散电路或继电器解决。Allegro A2-SILTM产品包括一些特定的功能,以补充适当的系统设计,允许用户达到ASIL-D系统等级。

A6861和A6862有三个独立的浮栅驱动输出,在全电源范围内保持功率mosfet在ON状态,同时容忍高相位电压转换率。当相电压等于电池电压时,集成电荷泵稳压器提供了维持功率mosfet连续处于ON状态所需的上述电池供电电压。充电泵将维持足够的门驱动(>7.5 V)电池电压降至4.5 V与100 kΩ门源电阻。

三个门驱动器可以由逻辑电平控制输入(A6861)或点火/使能输入(A6862)独立控制。在典型应用中,mosf亚博尊贵会员et将在8 μs内接通,并在1 μs内断开。电压过低监控器检查泵送电源电压是否足够高,以确保mosfet保持在安全导电状态。

A6861和A6862采用16引脚TSSOP (LP),带外露垫,用于增强散热。它们不含铅(Pb),采用100%哑光锡铅框架电镀。

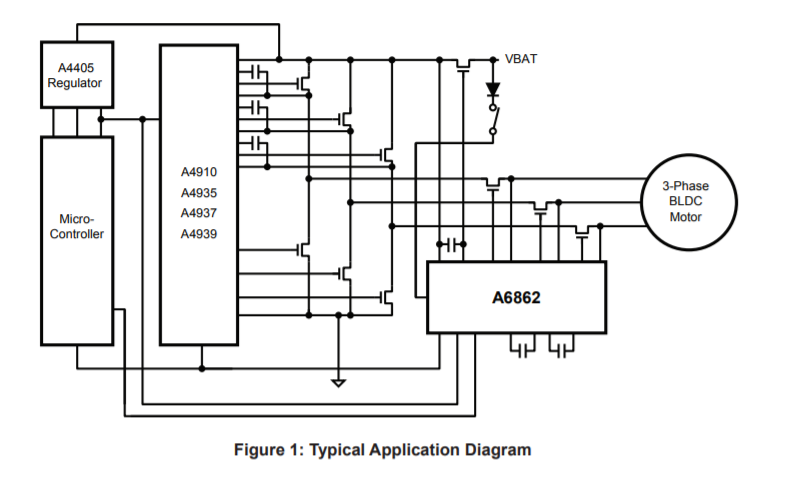

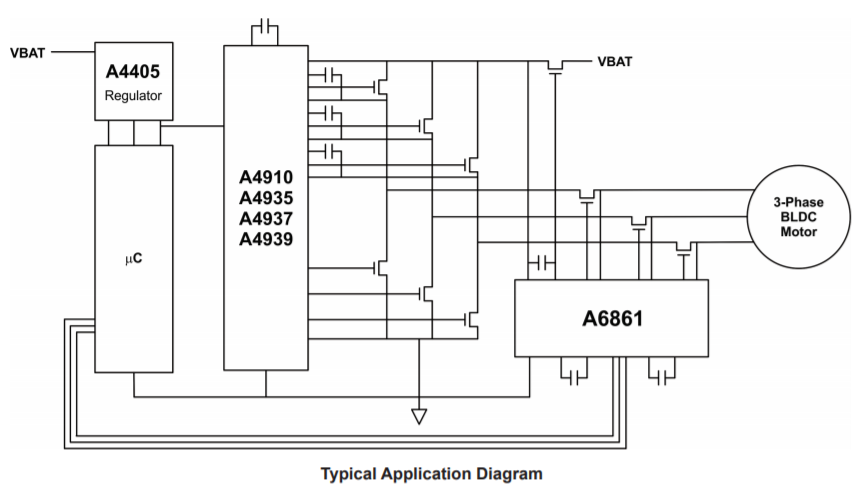

典型应用:亚博尊贵会员

  • 三相断开高达ASIL D级系统
  • 三相固态继电器驱动器
  • 电动助力转向(EPS)
  • 电气制动
  • 3个浮动n通道MOSFET驱动器
  • 维护VGS 100 kΩ门源电阻
  • 集成电荷泵控制器
  • 4.5 ~ 50v供电电压工作范围
  • 每个相独立的TTL输入
  • 150°C环境(165°C结)连续

部件编号规格和可获得性

零件号 包类型 温度 RoHS
兼容的
部分作曲/
RoHS数据
评论 样品 检查股票
APEK6861KLP-01-T 演示板 -40℃至125℃ 没有 -- 联系你的
当地销售代表
检查
经销商库存
A6861KLPTR-T 16-lead TSSOP -40℃至150℃ 是的 视图数据 联系你的
当地销售代表
检查
经销商库存
A6862KLPTR-T 16-lead TSSOP -40℃至150℃ 是的 视图数据 联系你的
当地销售代表
检查
经销商库存
APEK6862KLP-01-T 16引脚演示板 -40℃至150℃ 没有 -- 联系你的
当地销售代表
检查
经销商库存

快板製品が生命維持装置やシステムの故障の原因となることが予期できる場合,または安全性や有効性に影響を及ぼすことが予想できる場合,そのような生命維持装置やシステムに快板製品はご使用いただけません。

包装

带外露热垫的16针TSSOP(后缀LP)

快板16针LP包
