A33230:带正弦/余弦输出的3D大厅效应传感器

描述

A33230是目前在市场上可用的世界上最小的3D正弦/余弦传感器。它包含两个离散的模拟信号路径,可用于出色的高速性能,而Tiny SOT23-W软件包的尺寸使其适合PCB空间处于高级空间的情况。IC也可以用作角度传感器,前提是系统包括能够对两个输出进行脐带计算的电子控制单元(ECU)。A33230非常适合包括无刷直流电动机在内的高速,低延迟电动机位置应用,并且是AC同步永久磁铁和异步电感电动机的绝佳选择。亚博尊贵会员它将很容易“插入”到已经设置的系统以接收正弦/余弦传感器输出的系统。

A33230结合了带有传感轴的垂直和平面霍尔效应元件,它们彼此正交,提供90°相分离,固有地独立于磁铁极间隔和气隙。它预先编程以测量任何平面(XY,XZ或YZ)的角度,同时提供独立的正弦和余弦输出。It’s a cost-effective solution with a small footprint that makes it ideal for legacy applications where a designer needs to minimize PCB size, or is looking for an opportunity to reduce BOM cost in automotive and industrial applications such as factory robotics, windshield wipers, in-cabin motors and more.

最佳功能

  • 可用的最小包装(SOT23-W)
  • 3D传感能够
  • 快速响应/低潜伏期
  • 正弦/余弦输出
  • 简单而灵活
  • 两个灵敏度选择
  • AEC-Q100级0级汽车合格

零件号规格和可用性

零件号 包装类型 温度 Rohs
合规
零件组成 /
ROHS数据
注释 样品 检查库存
A33230LLHALT-XY-S-AR-03 5铅SOT -40°C至150°C - - 查看数据 新的 联系您
本地销售代表
查看
分销商股票
A33230LLHALT-XY-S-AR-10 5铅SOT -40°C至150°C - - 查看数据 新的 联系您
本地销售代表
查看
分销商股票
A33230LLHALT-XZ-S-AR-03 5铅SOT -40°C至150°C - - 查看数据 新的 联系您
本地销售代表
查看
分销商股票
A33230llhalt-XZ-S-AR-10 5铅SOT -40°C至150°C - - 查看数据 新的 联系您
本地销售代表
查看
分销商股票
A33230llhalt-yz-S-AR-03 5铅SOT -40°C至150°C - - 查看数据 新的 联系您
本地销售代表
查看
分销商股票
A33230llhalt-yz-s-ar-10 5铅SOT -40°C至150°C - - 查看数据 新的 联系您
本地销售代表
查看
分销商股票

Allegro制品生命装置やシステム故障のとなることできるできる场合场合,,,またはまたは安全安全やや有效有效性ににに影响影响をを及ぼす及ぼす及ぼすことことことがががが予想予想场合场合场合,,そのそのそのそのません。

打包

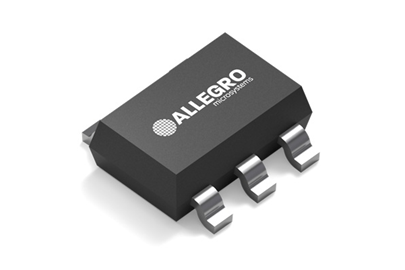

5针SOT23-W(后缀LH)

SOT23W LH包

LH包装文档
