A89505和A89506:50 V全桥门驱动程序带有输入控件

描述

A89505和A89506全桥闸司机为中继和闭合系统提供了有效的替换,还可以用于驱动传统,混合动力和电动汽车的直流电动机和执行器。它们非常适合窗户和门执行器,电动汽车亚博尊贵会员充电器锁,电子停车制动器和折叠镜等应用。

它们的固态设计还使它们非常适合电池供电的应用,这些应用程序包括诸如构建自动化和机器人技术之类的拉丝直流电动机,改善了可靠性和电池寿命,亚博尊贵会员同时促进了较小的设计足迹。

这些设备具有直接控制(A89505)和脉冲宽度调制(A89506)的选项,可以将关键功能上升到最小化外部电路以减少系统足迹,从而用固态驱动程序取代机械继电器以提高可靠性。现在,可以在没有外部电流感电阻器的情况下实现当前的传感,并且可以通过模拟逻辑级别输出回读当前信息,以获得当前反馈

A89505和A89506功能可编程的门驱动器可减少EMI。提供故障输出以通知微处理器的桥梁短裤或过电流事件。具有可调电流极限的内部PWM电流控制可以控制负载中的峰值电流,从而减少了在失速条件下的电动机过热并限制了刷新电流。这些门驱动程序还提供了用于控制负载电流的PWM接口。

A89505和A89506专为我们强大的汽车标准和AEC-Q100资格而设计,非常适合关闭系统和继电器替换应用程序,可改善行业中最小的包装之一的可靠性和性能。亚博尊贵会员

最佳功能

  • 4.5 V至50 V操作电压
  • 可编程的PWM当前限制无需外部感觉电阻器
  • 可编程的门驱动器限制EMI降低率
  • 微处理器反馈的负载电流的模拟输出
  • 过电流的标志输出以检测失速条件
  • 完全保护带故障标志的短路事件

零件号规格和可用性

零件号 包装类型 温度 Rohs
合规
零件组成 /
ROHS数据
注释 样品 检查库存
A89505GESSR-J 20铅QFN -40°C至105°C - - 查看数据 新的 联系您
本地销售代表
查看
分销商股票
A89505KESSR-J 20铅QFN -40°C至135°C 是的 查看数据 新的 联系您
本地销售代表
查看
分销商股票
A89505KLPTR 20铅TSSOP -40°C至135°C 是的 查看数据 新的 联系您
本地销售代表
查看
分销商股票
A89506GESSR-J 20铅QFN -40°C至105°C - - 查看数据 新的 联系您
本地销售代表
查看
分销商股票
A89506KESSR-J 20铅QFN -40°C至135°C 是的 查看数据 新的 联系您
本地销售代表
查看
分销商股票
A89506KLPTR 20铅TSSOP -40°C至135°C 是的 查看数据 新的 联系您
本地销售代表
查看
分销商股票

Allegro制品生命装置やシステム故障のとなることできるできる场合场合,,,またはまたは安全安全やや有效有效性ににに影响影响をを及ぼす及ぼす及ぼすことことことがががが予想予想场合场合场合,,そのそのそのそのません。

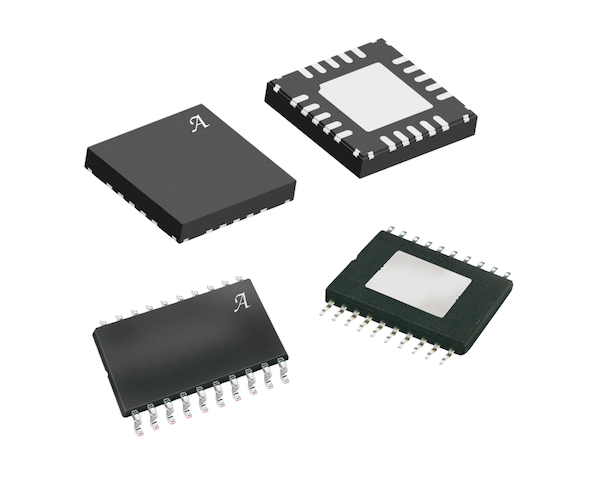

打包

ES QFN 20-LEAD-WITH POCH PAD

20针4 mm x 4 mm QFN(后缀ES)

ES包装文档

20针ETSOP,带有裸露的热垫LP包装

20针ETSSOP,带有暴露的热垫(后缀LP)

LP包装文档
