A6261:保护型 LED 阵列驱动器

Description

全新的 A6261 是一款线性、可编程电流调节器,通过四路输出提供电流(LP 和 LY),每路均可提供最高 100 mA,以驱动高亮 LED 阵列。每路输出的经调节的 LED 电流(精确到 5%)由单个参考电阻设置。不使用镇流电阻,每个串的电流匹配优于 10%。使用恒流驱动 LED,确保安全运行,并提供最大的可能照明输出。LJ 封装 的 A6261 提供两个针脚,每个通道 200 mA (A6261LJ-1),以及 100 mA 和 200 mA 最大输出电流 (A6261LJ)。

通过启用输入指令提供输出控制,为 PWM 应用提供直接控制。输出可根据需要并联或闲置。

在任何 LED 输出引脚短路接地时提供短路检测以保护 LED 和 A6261。LED 串上的任何一个开路禁用所有输出,但可以被超控。短路 LED 输出针脚或开路 LED 以故障标志表示。

产品含温度监视器,用于在芯片温度超过热阈值的情况下减少 LED 驱动电流。

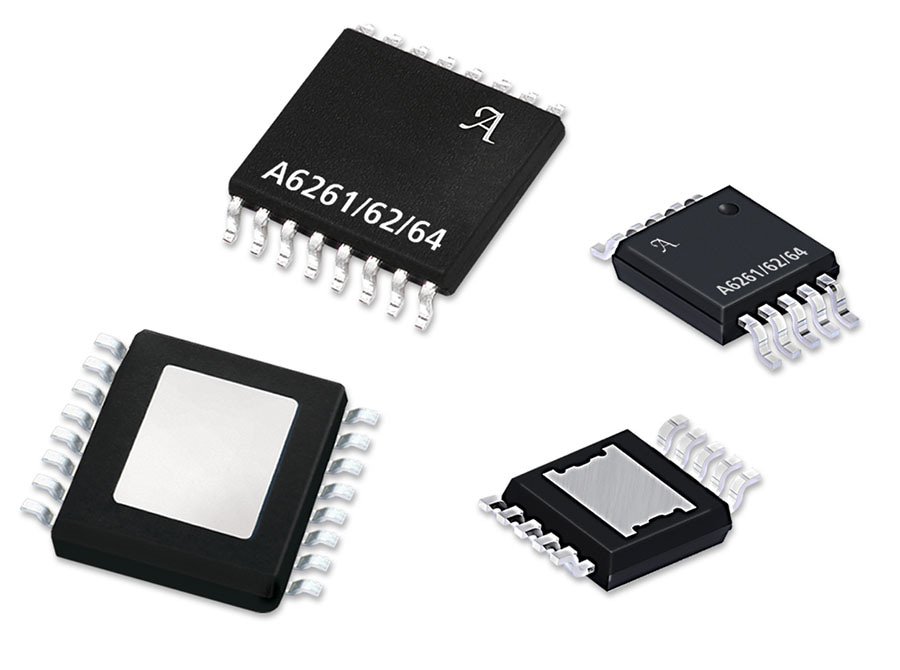

该器件采用 8 引脚 SOICN(后缀 LJ)、10 引脚 MSOP 封装 (LY) 和 16 引脚 TSSOP (LP),全部带外露隔热盘以增强散热。有关封装均为无铅产品,且引脚框采用 100% 雾锡电镀。

相关产品

Top Features

  • 符合 AEC Q-100 汽车级标准
  • LED 总驱动电流高达 400 mA(LP、LJ 和 LY 封装)或 300 mA
  • 最多 4个串,均分电流 100mA(LP 和 LY)。
  • 6 至 50V 电源电压
  • 低压降电压
  • 领导的输出对地短路和热保护
  • 禁用开启 LED 检测选项
  • 启用 PWM 控制的输入
  • PWM 过程提供电流转换速率限制
  • 参考电阻器设置电流
  • 汽车应用温度范围(K,–40°C 至 150°C)

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK6261KLJ-01-MH DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A6261ELPTR-T 16-lead TSSOP -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6261KLJTR-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6261KLJTR-T-1 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6261KLPTR-T 16-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6261KLYTR-T 10-lead MSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK6261KLP-01-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
APEK6261KLY-01-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

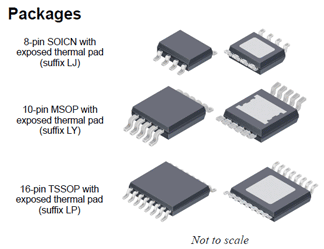

Packaging

该器件采用 8 引脚 SOICN(后缀 LJ)、10 引脚 MSOP 封装 (LY) 和 16 引脚 TSSOP (LP),全部带外露隔热盘以增强散热。有关封装均为无铅产品,且引脚框采用 100% 雾锡电镀。

封装

Design Support Tools

典型应用
