2月 16, 2011

专为风机和鼓风机应用亚博尊贵会员

美国马萨诸塞州伍斯特市——All亚博棋牌游戏egro MicroSystems, Inc.宣布了一款新的三相无刷直流电机驱动IC，以补充其现有的无刷直流器件系列。快板的新A4934提供无传感器换向，宽电源电压范围，1.25 a峰值输出电流，-40°C至105°C工作温度范围，自动重启的锁定检测，以及带有软开关的小型eTSSOP包，以降低可听噪音。这款新设备针对家用白色家电和办公自动化市场，主要应用于冰箱和空气净化器中的风扇。亚博尊贵会员

电机驱动系统由三个半桥NMOS输出、BEMF传感电路、自适应换向控制和状态排序器组成。定序器确定哪些输出设备处于活动状态。BEMF传感电路和自适应换向电路确定状态排序器何时进入下一个状态。

三个半桥输出由一个具有六种可能状态的状态机控制。电机BEMF在每种状态的三述输出处被感知。BEMF感应电机换向依赖于三态输出电压与电机中心抽头电压的准确比较。BEMF零交叉点，即三态电机绕组电压与中心抽头电压交叉的点，被用作位置参考。过零点大约发生在一个换向周期的中间。

在启动时，换向由板载振荡器提供，以步进电机产生BEMF。当检测到合法的BEMF零点交叉时，实现了正常的BEMF传感换向。

自适应换向电路和可编程定时器自动确定最佳换向点与最小的外部组件。当检测到BEMF过零时，可以用FG输出信号监测输出速度。PWM输入的占空比控制直接应用于电机绕组以控制速度或转矩。PWM输入也用于禁用电机操作，并将IC置于低功率睡眠模式。

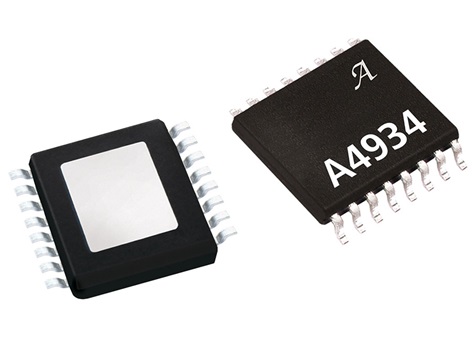

保护功能包括热停机滞后，电压下锁定(UVLO)，交叉电流和锁定转子保护与自动重启。A4934GLP-T采用16引线TSSOP封装，带有暴露的电源标签。该包装是铅(Pb)，与100%哑光锡引线框架电镀。
